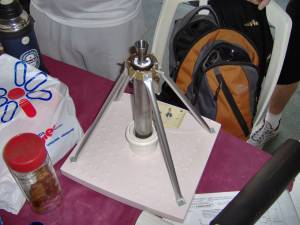

Se utilizó el banco de pruebas diseñado por A.C.E.M.U., y cuyas características las podemos observar clickeando aqui.

Las mediciones y calibraciones se realizaron con una pesa que cumple con todas las normas de la Dirección de Metrología Legal de Ministerio de Industrias, Energía y Minería.

Calibrando el Banco de Pruebas y Conectando la intefase DATAQ

A pesar de haber recibido un golpe de empuje muy grande durante el encendido del motor Lab001 (empuje máximo de 160 kgs.), no recibió daños. El análisis del fuerte impacto de empuje en el encendido de este motor lo podemos ver en el capítulo de Motores de este informe.

Si bien a primera vista, parece que en el encendido, el banco se mueve en el centro hacia abajo, dando la impresión de doblado de las galgas, esto no fue así, ya que se puedo comprobar una vez finalizado el primer encendido, y chequeado el banco.

El hundimiento observado, sobretodo en el encendido del motor LAB#001, obedece a la compactación que sufre la tierra, que en esta oportunidad se colocó en el contenedor del motor, a los efectos de actuar como amortiguador y aislante del calor.

A la izquierda observamos el motor MX#001 en el momento de su máximo empuje (24 kgs.aprox), y a la derecha, observamos el momento de máximo empuje del motor LAB#001 (160 kgs.aprox).





La forma de panel, adoptada para la estructura, hace que éste sea extremadamente fuerte, lo cual evitó la deformación de la balanza.

Como lo mencionamos más arriba, la interfase que utilizadas para conectar el banco de pruebas con el notebook, es un dispositivo DATAQ, cuyo funcionamiento, formas de calibración, interpretación y manejo de los datos lo explicamos en este artículo.
